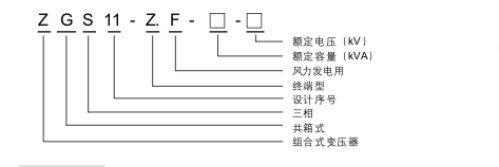

型号及其寄义

产品特点

油室内配制35KV级11型油浸式升压变压器，接纳全密封结构，合理安排散热器，接纳高性能密封件，并配制压力释放阀，气体继电器，油位计，温度控制器等�
；ぷ氨�。具有低消耗，低噪音，低温升，高抗短路，高过负荷，不渗漏等优点。另外，高压复合开关与高压熔断器也置于油室内，使用变压器油作为绝缘介质，具有较强的电气性。

高压室接纳增强防污性套管出线，端部设置全绝缘电缆讨论，配制避雷器以降低系统过电压。高压室内还配制感应器。加装电磁组和带电显示器避免误操作。

低压室一样平常接纳双路进线，并配制断路器，隔脱离关，电流互感器，避雷器等元件，另外配制一台站用变压器，以供整套变电站的供电。

三个隔室在结构上相互自力，在电气上相互毗连。既包管了操作清静利便，又包管了运行清静可靠。变压器箱体接纳奇异的迷宫式密封方法，配以高性能长寿命密封件，所有收支线口与透风口均设有防尘侧室，能有用的避免沙尘雨雪的侵蚀，真正实现全工况、全绝缘、全密封、免维护，包管在卑劣的情形中使用寿命抵达20年。

额定容量(kVA)	典范电压组合        (kV)	联络组        标号	阻抗电        压(%)	空载消耗        （W）	负载消耗        （W）	总重(t)	参考尺寸(mm)L*W*H
630	高压H.V.        36.75,38.5        ±2×2.5%        低压L.V.        0.69-0.69	Dyn11	6.5	810	7820	4	2450*2260*2150
800				980	9350	4.5	2450*2280*2150
900				1070	10450	4.8	2450*2300*2150
1000				1150	11500	5	2520*2340*2150
1250				1370	13850	5.1	2520*2380*2150
1600				1650	16600	6.5	2520*2380*2150
